浅析 eBPF

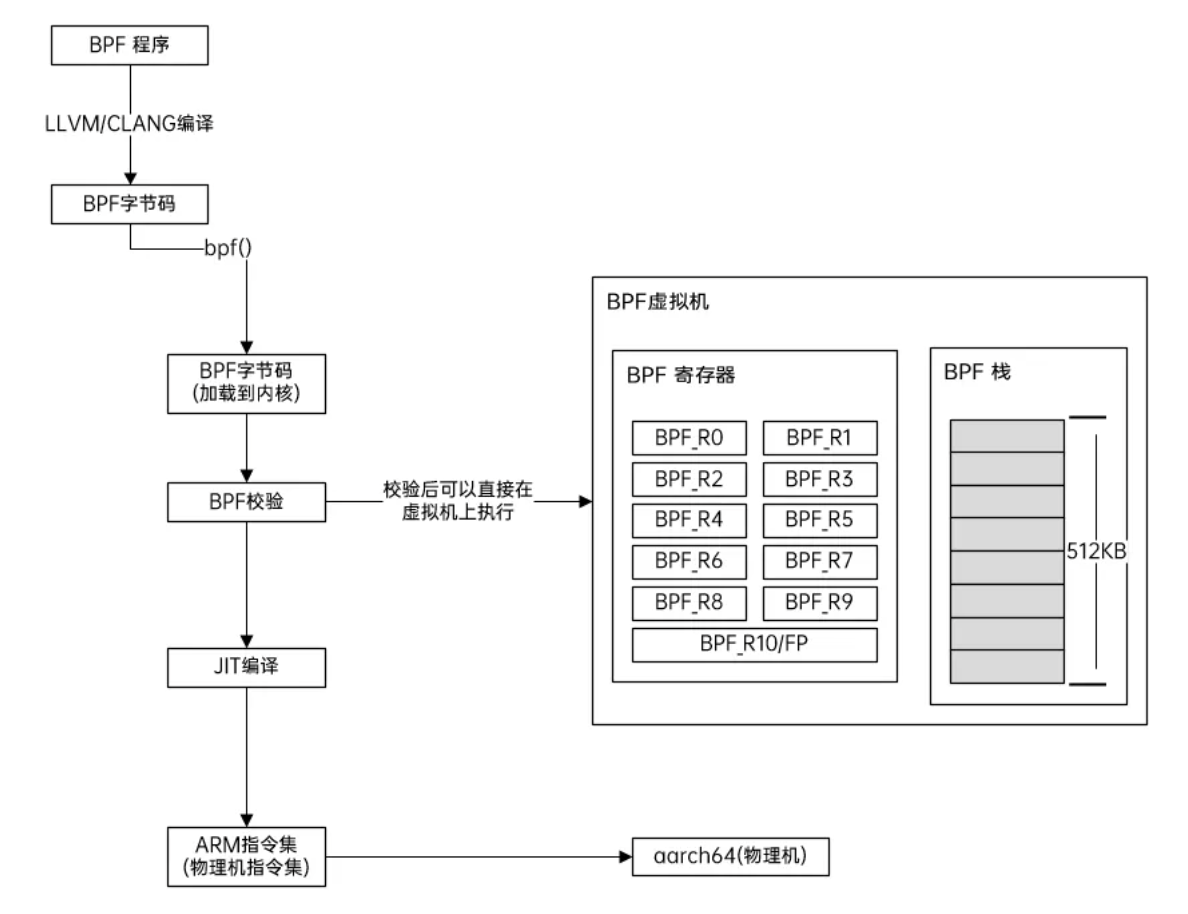

eBPF 工作原理总览
eBPF，一个源于 Linux 内核的革命性技术，允许我们在内核这个特权环境中安全地运行沙盒程序。值得一提的是，BPF 最初是 “伯克利数据包过滤器” 的缩写，但如今它的能力已远超网络领域，因此 “BPF” 已成为一个独立术语，而其前身则被称为 cBPF (classic BPF)。
eBPF 程序并非直接在 CPU 上运行，而是在一个位于内核中的、高度安全和高效的 BPF 虚拟机 上执行。我们可以将该虚拟机理解为一个沙盒，确保 eBPF 代码不会导致 kernel panic。
为了让这个虚拟机正常运行，我们需要给它一套指令，这就是 BPF 指令集。我们用 C 语言等高级语言写好的逻辑，通过编译器（如 LLVM/Clang）翻译成 BPF 指令集字节码，然后才能交给虚拟机执行。
但光有代码执行是不够的，eBPF 程序经常需要和用户空间程序或者内核的其他部分交换数据，这时就需要用到 BPF Maps。这是一种高效的键值对存储，是 eBPF 程序与外界沟通的桥梁。
此外，为了让 eBPF 程序能与内核交互（比如获取当前进程 ID），内核提供了一组固定的辅助函数 (Helper Functions)。eBPF 程序只能调用这些预设的、安全的函数，从而在获得强大能力的同时，保证了内核稳定。
最后，编译好的 BPF 字节码在通过 bpf()
系统调用加载到内核时，会经过一个严格的校验器 (Verifier)
检查，确保代码无害。通过后，字节码可以被即时编译器
(JIT) 翻译成原生机器码，以接近本地代码的速度执行。
接下来，我们将逐一拆解这些核心组件。
BPF 虚拟机与指令集

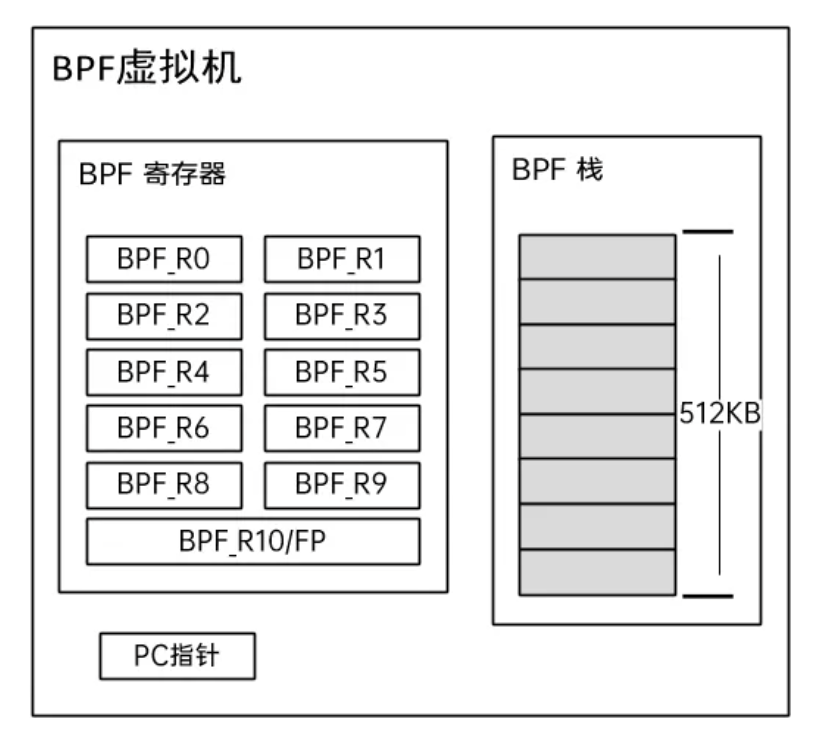

BPF 程序运行在一个小巧而高效的虚拟机上。这个虚拟机有自己的一套寄存器和指令集，就像一个微型的 CPU。
- 寄存器: BPF 虚拟机有 11 个 64 位寄存器。
R0-R9: 通用寄存器，用于计算、存储数据和传递参数。R10: 只读的帧指针寄存器，用于访问栈空间。
- 指令集: BPF 指令集中，所有指令都是固定长度的，运行更加简单高效。
指令格式
BPF 指令集官方说明可以参考 Linux 内核文档：BPF Instruction Set
BPF 指令有两种格式：
- 基本指令 (64-bit):
这是最常见的格式，由操作码、寄存器、偏移量和立即数组成。所有未使用的字段都必须为零。
opcode: 8 bit (操作码)regs: 8 bit (目标寄存器: 4 bit, 源寄存器: 4 bit)，在大端序和小端序主机上，这两个 4-bit 字段的顺序是相反的。offset: 16 bit (偏移量)imm: 32 bit (立即数)
- 宽指令 (128-bit): 专用于加载一个 64
位的立即数（ld_imm64）。它由两个连续的 64 位指令构成。
- 第一个 64 位指令：正常的基本指令格式，其中 imm 字段存放 64 位立即数的低 32 位
- 第二个 64 位指令：前 32 位（opcode + regs + offset）必须全部为 0，imm 字段存放 64 位立即数的高 32 位
操作码 (Opcode)
opcode 决定了一条指令做什么。它的最后 3
位定义了指令的类别 (Class)。
| value | class | 描述 |
|---|---|---|
| 0x00 | LD | 加载
(Load)，非标准加载操作，主要用于 ld_imm64
宽指令。 |
| 0x01 | LDX | 加载 (Load)，从内存读取数据到寄存器。 |
| 0x02 | ST | 存储 (Store)，将立即数写入内存。 |
| 0x03 | STX | 存储 (Store)，将寄存器的值写入内存。 |
| 0x04 | ALU | 32 位算术与逻辑运算。 |
| 0x05 | JMP | 跳转 (Jump)，64 位操作数的条件或无条件跳转。 |
| 0x06 | JMP32 | 跳转 (Jump)，32 位操作数的条件或无条件跳转。 |
| 0x07 | ALU64 | 64 位算术与逻辑运算。 |
存取指令 (LD/LDX, ST/STX)
这类指令负责在寄存器和内存之间搬运数据。它的 opcode
除了类别外，还包含了寻址模式 (Mode) 和数据大小
(Size)。
寻址模式 (Mode)
| value | mode modifier | 描述 |
|---|---|---|
| 0 | IMM | 立即数 (Immediate)，用于
ld_imm64 指令加载 64 位立即数。 |
| 1 | ABS | 绝对寻址 (Absolute)，用于传统 cBPF，已废弃。 |
| 2 | IND | 间接寻址 (Indirect)，用于传统 cBPF，已废弃。 |
| 3 | MEM | 常规内存操作 (Memory)，最常见的加载和存储模式。 |
| 4 | MEMSX | 符号扩展加载 (Sign-extending load)，加载时将有符号小整数正确扩展到 64 位。 |
| 6 | ATOMIC | 原子操作 (Atomic)，用于实现安全的并发数据修改。 |
数据大小 (Size)
| value | size | 描述 |
|---|---|---|
| 0 | W | 字 (Word), 4 字节 |
| 1 | H | 半字 (Half-word), 2 字节 |
| 2 | B | 字节 (Byte), 1 字节 |
| 3 | DW | 双字 (Double-word), 8 字节 |
64 位立即数加载 (ld_imm64)
ld_imm64 (Class 0x00, Mode
0x00, Size 0x03) 是一条非常特殊的指令，使用
128 位的宽格式。它不仅能加载一个 64 位的常量，还能通过
src_reg 字段的不同取值，实现加载 Map 地址等高级功能，是连接
BPF 程序和外部资源的关键。
src_reg |
伪代码 | imm 类型 |
目标寄存器类型 |
|---|---|---|---|
| 0x0 | dst = (next_imm << 32) \| imm |
整数 | 整数 |
| 0x1 | dst = map_by_fd(imm) |
Map 文件描述符 | Map 地址 |
| 0x2 | dst = map_val(map_by_fd(imm)) + next_imm |
Map 文件描述符 | Map 值地址 |
| 0x5 | dst = map_by_idx(imm) |
Map 程序内索引 | Map 地址 |
| 0x6 | dst = map_val(map_by_idx(imm)) + next_imm |
Map 程序内索引 | Map 值地址 |
上面的表格就解释了在 BPF C 代码中，表面上直接引用的 Map
变量，在底层是如何通过 ld_imm64
指令被解析成实际内存地址的。
常规与符号扩展加载 / 存储
- 常规加载 / 存储 (
MEM):*(size *) (dst_reg + offset) = src_reg(STX)*(size *) (dst_reg + offset) = imm(ST)dst_reg = *(unsigned size *) (src_reg + offset)(LDX)
- 符号扩展加载 (
MEMSX):dst_reg = *(signed size *) (src_reg + offset)(LDX)- 用于从内存加载一个有符号的小整数（如
s8,s16）到 64 位寄存器时，能正确地将符号位扩展到高位，保持数值不变。
原子操作 (Atomic)
原子操作通过 STX 指令实现，使用 ATOMIC
寻址模式，支持 32 位 (W) 和 64 位 (DW)
操作。imm 字段用于编码具体的操作。
- 简单原子操作:
imm字段的值与算术指令类似。ADD (0x00):*(size *)(dst + offset) += srcOR (0x40),AND (0x50),XOR (0xa0)
- 复杂原子操作:
XCHG (0xe1): 原子地交换src和*(dst + offset)的值。CMPXCHG (0xf1): 原子地比较*(dst + offset)和R0，如果相等，则将src写入*(dst + offset)。无论如何，都将内存旧值加载回R0。
- FETCH 修饰符: 如果
imm中包含FETCH (0x01)标志，操作会在执行后，将内存中的旧值返回到src_reg。XCHG和CMPXCHG总是隐式包含FETCH。
算术与跳转指令 (ALU/JMP)
这类指令的 opcode 除了类别，还包含操作码
(Code) 和源 (Source)。
操作数来源 (Source)
| value | source | 描述 |
|---|---|---|
| 0 | K | 操作数是一个 32 位立即数
imm。 |
| 1 | X | 操作数是另一个寄存器
src_reg。 |
算术指令 (ALU/ALU64)
| name | code | 描述与边界情况 |
|---|---|---|
| ADD/SUB | 0x0/0x1 | 加 / 减法，允许溢出回绕。 |
| MUL/DIV | 0x2/0x3 | 乘 / 除法。除以零时，结果为
0。有符号除法 SDIV 中，LLONG_MIN / -1
结果仍为 LLONG_MIN。 |
| MOD | 0x9 | 取模。对零取模时，ALU64 下 dst
不变，ALU32 下 dst 高 32 位清零。有符号取模 SMOD
中，LLONG_MIN % -1 结果为 0。 |
| OR/AND/XOR | 0x4/0x5/0xa | 按位或 / 与 / 异或。 |
| LSH/RSH | 0x6/0x7 | 逻辑左 / 右移。移动位数会被
& 63 (64 位) 或 & 31 (32 位) 屏蔽。 |
| ARSH | 0xc | 算术右移（带符号扩展）。 |
| NEG | 0x8 | 取负。 |
| MOV | 0xb | 移动。 |
| MOVSX | 0xb | 符号扩展移动。从
src 移动 s8, s16 或
s32 到 dst 并进行符号扩展。 |
| END | 0xd | 字节序转换。ALU
模式下，source 位决定是转为小端 (LE) 还是大端
(BE)。ALU64 模式下，进行无条件的大小端翻转
(bswap)。imm 决定宽度 (16/32/64)。 |
跳转指令 (JMP/JMP32)
| code | value | 描述 |
|---|---|---|
| JA | 0x0 | 无条件跳转。JMP 版用
offset (16 位)，JMP32 版用 imm
(32 位)。 |
| JEQ/JNE | 0x1/0x5 | 等于 / 不等于则跳转。 |
| JGT/JGE | 0x2/0x3 | 无符号大于 / 大于等于则跳转。 |
| JLT/JLE | 0xa/0xb | 无符号小于 / 小于等于则跳转。 |
| JSGT/JSGE | 0x6/0x7 | 有符号大于 / 大于等于则跳转。 |
| JSLT/JSLE | 0xc/0xd | 有符号小于 / 小于等于则跳转。 |
| JSET | 0x4 | 按位与结果非零则跳转。 |
| CALL | 0x8 | 函数调用。这是 eBPF 能力扩展的核心。 |
| EXIT | 0x9 | 程序返回，终止执行。在子函数中调用则返回到调用点。 |
CALL 指令有几种不同的用法，通过 src_reg
区分：
src_reg = 0: 调用由imm指定 ID 的内核辅助函数。src_reg = 1: 调用程序内本地函数，imm是相对于当前指令的偏移量。src_reg = 2: 通过imm指定的 BTF ID 来调用内核辅助函数。
核心组件：BPF Maps
如果说 BPF 程序是处理数据的 “工人”，那 BPF Maps
就是工人们存放工具、交换半成品的 “仓库”。前面我们已经看到，ld_imm64
指令是如何在底层将 Map 翻译成地址的。
BPF Maps 是一种通用的、存在于内核中的键值对存储。它有以下几个关键作用：
- 状态保持: BPF 程序本身是无状态的，一次事件触发执行完所有信息就丢失了。Maps 可以在多次执行之间保存状态，比如，用来统计某个网络包出现的次数。
- 内外通信: 用户空间的控制程序可以通过读写 Maps，向 BPF 程序传递配置，或者从 BPF 程序中获取采集到的数据。
- 程序间通信: 一个 BPF 程序可以将数据写入 Map，另一个 BPF 程序可以从中读取，实现程序间的协作。
内核提供了多种 Map 类型，以适应不同场景，例如：
BPF_MAP_TYPE_HASH: 高效哈希表。BPF_MAP_TYPE_ARRAY: 高效数组。BPF_MAP_TYPE_PERF_EVENT_ARRAY: 用于向用户空间发送性能事件数据。BPF_MAP_TYPE_RINGBUF: 高性能的环形缓冲区，向用户空间传递数据。BPF_MAP_TYPE_LRU_HASH: 带 LRU 淘汰的哈希表，适合连接追踪。
BPF_MAP_TYPE_ARRAY_OF_MAPS/BPF_MAP_TYPE_HASH_OF_MAPS: Map 嵌套，用于多 namespace 或多租户隔离。
能力扩展：内核辅助函数
为了安全，BPF 虚拟机是一个完全隔离的沙盒，它不能随意调用内核里的任意函数。那它如何与内核交互呢？答案是 内核辅助函数 (Helper Functions)。
正如我们在 CALL 指令中看到的，BPF
程序可以通过特定指令调用一份内核提供的 “白名单” 函数。这些函数就是辅助函数，它们是
eBPF 程序能力的源泉，提供了诸如：
- 访问 Maps:
bpf_map_lookup_elem()、bpf_map_update_elem() - 获取上下文信息:
bpf_get_current_pid_tgid()、bpf_ktime_get_ns() - 网络包处理:
bpf_skb_store_bytes() - 打印调试:
bpf_printk()
eBPF 程序只能调用这个固定的函数集合，这既赋予了它强大的能力，也从根本上保证了内核的安全。
BPF 程序类型
eBPF 程序不是随便挂在内核里就能运行的，它必须附着在内核的特定挂载点 (Hook Point) 上。BPF 程序类型 (Program Type) 就定义了程序可以挂载在哪里，以及它能做什么。
不同的程序类型，决定了 eBPF 的应用场景。例如：
- Kprobes / Tracepoints:
用于内核态函数追踪和性能分析，是可观测性工具（如
bcc、bpftrace）的根本。 - XDP (eXpress Data Path): 挂载在网卡驱动层，能在网络包进入协议栈前进行处理，实现超高性能的防火墙、负载均衡等。
- TC (Traffic Control): 挂载在内核网络协议栈的队列规则上，用于实现复杂的网络包过滤和流量整形。
- LSM (Linux Security Modules): 用于实现更灵活、更细粒度的安全策略。
程序类型决定了 BPF 程序被调用时，R1
寄存器中传入的上下文 (Context)
类型（比如对于网络程序是网络包
sk_buff），以及它能调用的辅助函数集合。
编译、加载与校验
正常来说通常使用 C 语言的一个子集来编写 BPF 程序，然后用
LLVM/Clang 将其编译成 BPF 字节码。
1 | clang -O2 -target bpf -c bpf_program.c -o bpf.o |
编译出的字节码需要通过 bpf()
系统调用加载到内核中。现代开发通常使用 libbpf
这样的库来简化加载、挂载和与 Maps 交互的过程。
在程序运行前，内核的校验器 (Verifier) 会对字节码进行极其严格的静态分析，确保其安全性。校验器是 eBPF 安全模型的基石，它会检查：
- 程序必须能终止: 禁止无限循环，通过有向无环图检查确保程序不会永远执行下去。
- 内存访问安全: 确保不会访问越界的内存地址，不会读取未初始化的栈内存或寄存器。
- 类型安全: 检查函数调用的参数类型是否正确，对上下文的访问是否合规。
只有通过校验的 BPF 程序才被认为是安全的，并被允许加载到内核中。
Verifier 常见拒绝示例
| 报错片段 | 触发原因 |
|---|---|
| invalid indirect read from stack | 读到未初始化栈空间 |
| possible pointer arithmetic on ctx | 对只读 ctx 指针做算术 |
| jump out of range | 分支过深 /offset 溢出 |
CO-RE（Compile Once – Run Everywhere）
如果目标机器内核启用了 BTF，建议在编译时打开 CO-RE：
1 | clang -g -O2 -target bpf -D__TARGET_ARCH_$(uname -m) \ |
同一个 .o 文件可跨 5.x/6.x
内核直接重定位字段，无需重编译。
执行：解释器与 JIT 编译器
通过校验后，BPF 字节码终于可以执行了。内核提供了两种执行方式：
解释器 (Interpreter)
解释器会逐条读取 BPF 字节码并模拟执行。它非常安全，但效率相对较低，因为每条指令都需要软件模拟。
JIT 编译器 (Just-In-Time)
为了追求极致性能，eBPF 支持即时编译 (JIT)。在程序加载时，JIT 编译器会将整个 BPF 字节码动态地翻译成目标机器（如 x86-64, ARM64）的原生指令。
这样，当事件触发 BPF 程序时，CPU 可以直接执行这些编译好的原生指令，省去了逐条解释的开销，从而大大提高了执行效率，性能几乎与原生内核模块无异。
每个支持的 CPU 架构都有自己的 JIT 编译器实现，例如内核源码中的
bpf_jit_comp.c。
运行 Demo
1 | git clone https://github.com/libbpf/libbpf-bootstrap.git |
详细使用方法可以查看项目的 README 文件。
Takeaway: eBPF = 事件驱动 + 沙盒字节码 + Map + Helper + Verifier + JIT
